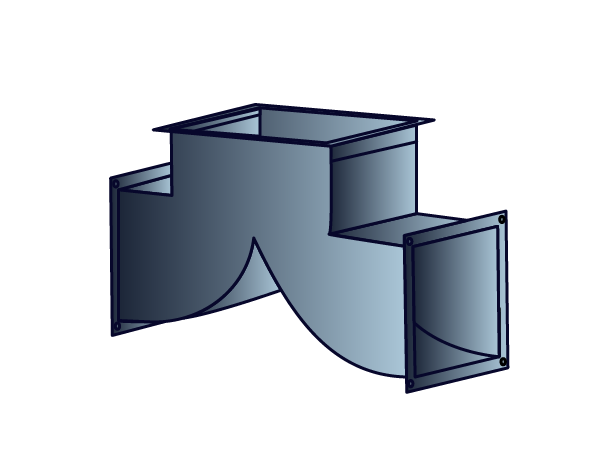

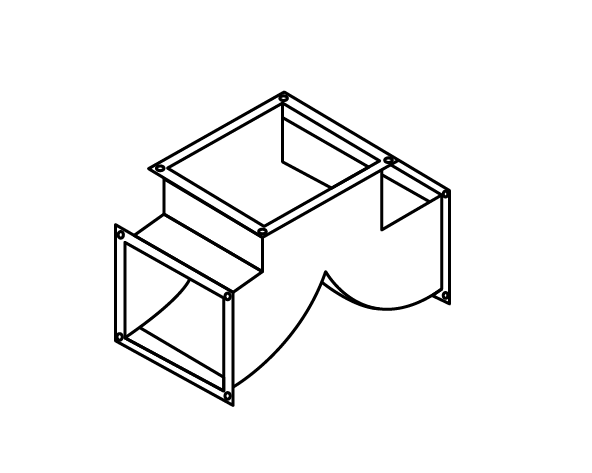

Trójnik orłowy TM2
zakończony jest z każdej strony ramkami montażowymi. Umożliwia prowadzenie instalacji wentylacji z dwoma odejściami pod kątem 90 stopni. Szerokość wszystkich końców może się od siebie różnić, natomiast wysokość jest dla wszystkich taka sama. Odejścia łukowe pozwala na łagodne rozłożenie powietrza bez zwiększania zawirowań w kanałach. W przypadku innego zakończenia niż ramka montażowa, należy zastosować odpowiednie adnotacje. Kształtka usztywniona jest poprzez poprzeczne falowanie blachy.
TYP
- TM2 – trójnik orłowy
K. SZCZ. – klasa szczelności:
- A
- B
MAT. – materiał
- OC – blacha ocynkowana DX51D/275
- EP – malowane epoksydowo wewnątrz
- PR – malowane proszkowo RAL:
Z1, Z2 oraz Z3 – zakończenia uskoku
- P20, P30, P40 – ramka 20, 30, 40 mm
- LR – luźna ramka
- BR – brak ramki
- WYW … – wywinięcie … mm
PRZYKŁADOWY KOD PRODUKTU:
TM1–A–OC–300×500–300–400–100–100–100–100–300–P20–P20–P20
