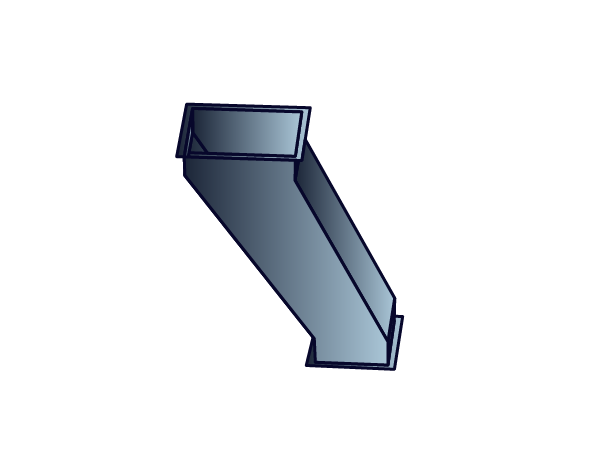

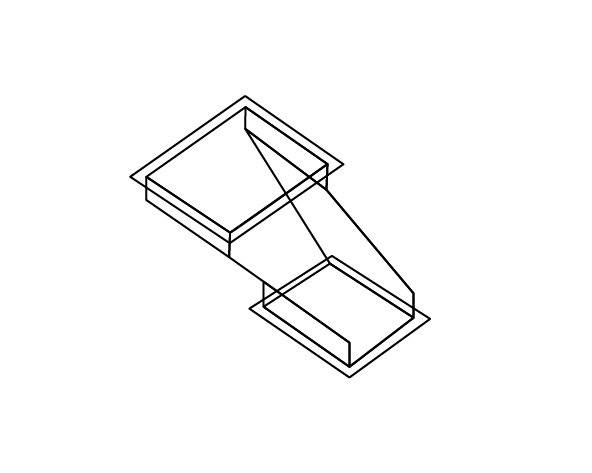

Uskok asymetryczny EA
wysokości przewodu np. w przypadku krzyżowania się kanałów. W przypadku innego zakończenia niż ramka montażowa, należy zastosować odpowiednie adnotacje. Uskok usztywniony jest poprzez poprzeczne falowanie blachy.
TYP
- EA – uskok asymetryczny
K. SZCZ. – klasa szczelności:
- A
- B
MAT. – materiał
- OC – blacha ocynkowana DX51D/275
- EP – malowane epoksydowo wewnątrz
- PR – malowane proszkowo RAL:
Z1 oraz Z2 – zakończenia uskoku
- P20, P30, P40 – ramka 20, 30, 40 mm
- LR – luźna ramka
- BR – brak ramki
- WYW … – wywinięcie … mm
PRZYKŁADOWY KOD PRODUKTU:

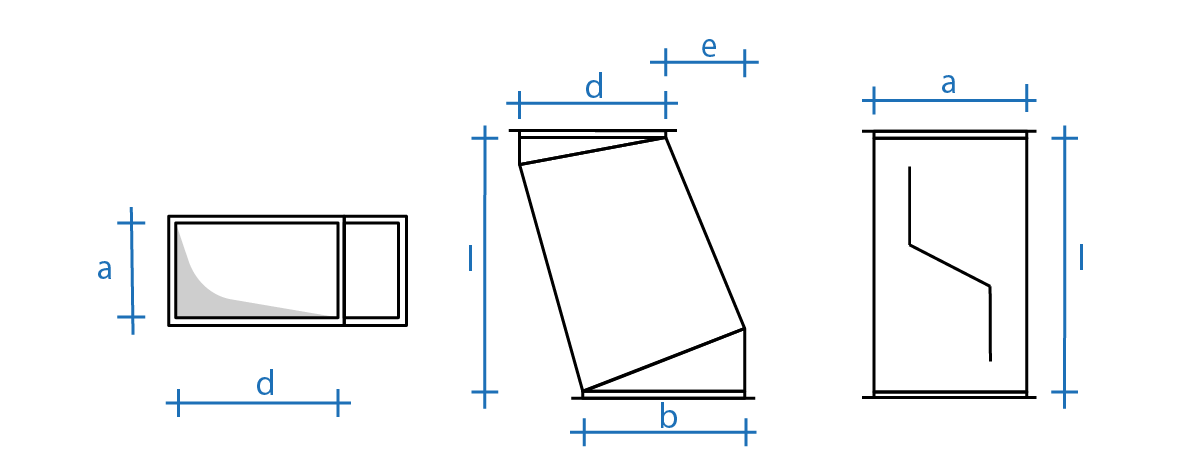

EA–A–OC–500×300–250–150–250–P20–P20
