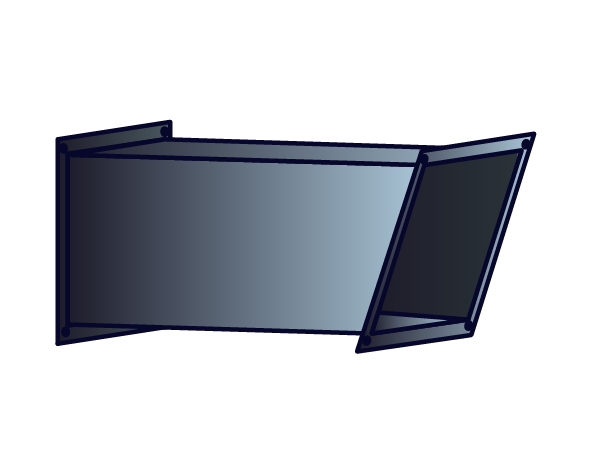

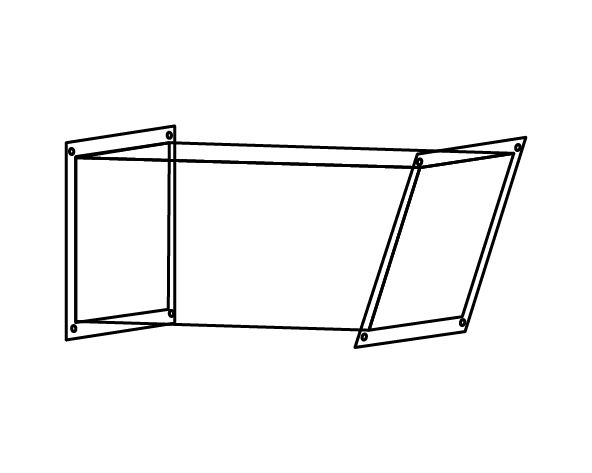

Kanał prostokątny ścięty KSG

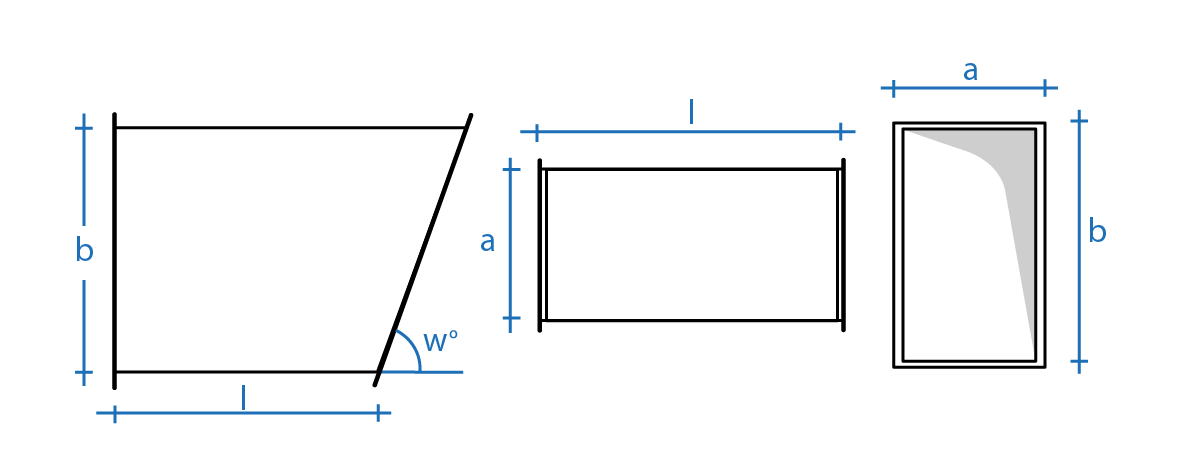

usztywniony jest przez poprzeczne falowanie blachy. Pełni funkcję czerpni bądź wyrzutni. Od strony prostej zakończony jest ramką montażową, natomiast od strony skośnej standardowo zakończony jest siatką. W przypadku innego zakończenia kanału należy zastosować odpowiednie adnotacje bądź uwagi. Standardowy wartość skosu to 45 stopni.
TYP
- KSG – kanał prostokątny ścięty
K. SZCZ. – klasa szczelności:
- A
- B
MAT. –materiał
- OC – blacha ocynkowana DX51D/275
- EP – malowane epoksydowo wewnątrz
- PR – malowane proszkowo RAL:
Z1 – zakończenia kanału
- P20, P30, P40 – ramka 20, 30, 40 mm
- LR – luźna ramka
- BR – brak ramki
- WYW … – wywinięcie … mm
PRZYKŁADOWY KOD PRODUKTU:
KSG–A–OC–500×300–100–45–P20
