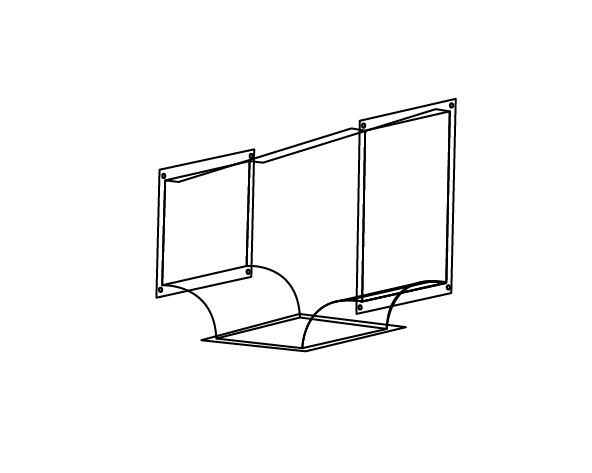

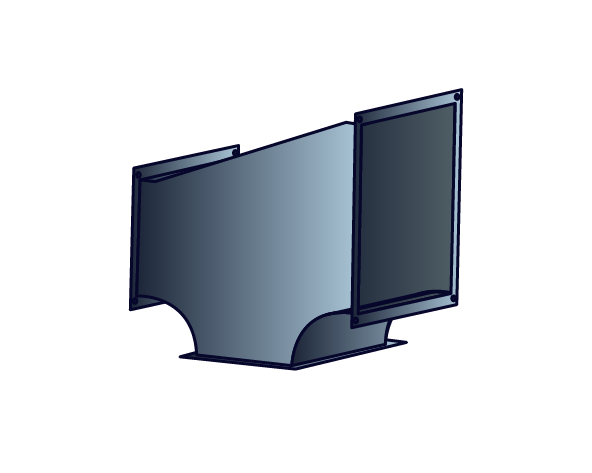

Trójnik prosty redukcyjny TA
zakończony jest z każdej strony ramkami montażowymi. Stosuje się do prowadzenia instalacji wentylacji z odgałęzieniem pod kątem 90 stopni. Rónież wraz ze zwężeniem przelotu, a także jego odsadzeniem o dowolną wartość. W przypadku innego zakończenia niż ramka montażowa, należy zastosować odpowiednie adnotacje. Kształtka usztywniona jest poprzez poprzeczne falowanie blachy.
TYP
- TA – trójnik redukcyjny prosty
K. SZCZ. – klasa szczelności:
- A
- B
MAT. – materiał
- OC – blacha ocynkowana DX51D/275
- EP – malowane epoksydowo wewnątrz
- PR – malowane proszkowo RAL:
Z1, Z2 oraz Z3 – zakończenia uskoku
- P20, P30, P40 – ramka 20, 30, 40 mm
- LR – luźna ramka
- BR – brak ramki
- WYW … – wywinięcie … mm

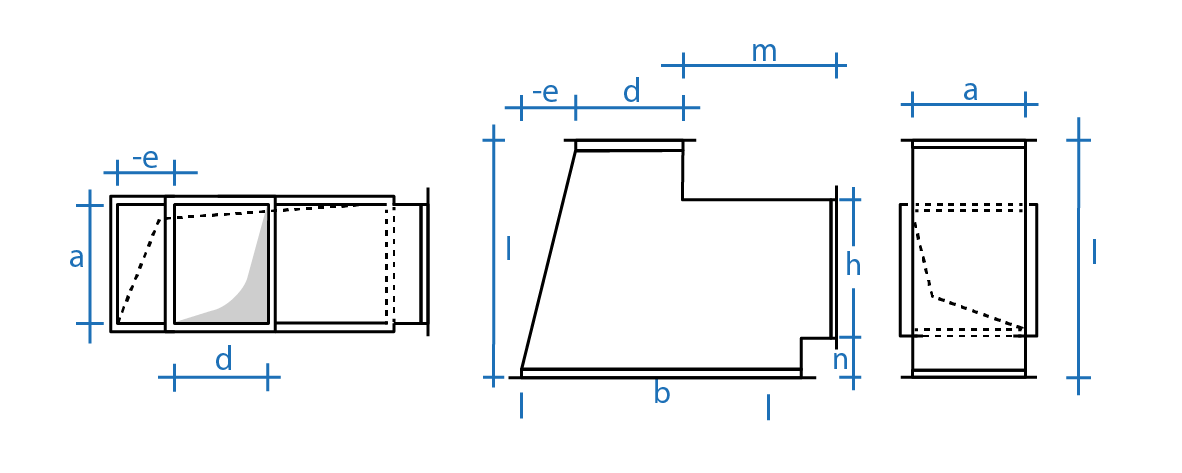

PRZYKŁADOWY KOD PRODUKTU:
TA–A–OC–500×300–250–200–150–150–m30–250–P20–P20–P20
