Kolano asymetryczne BA

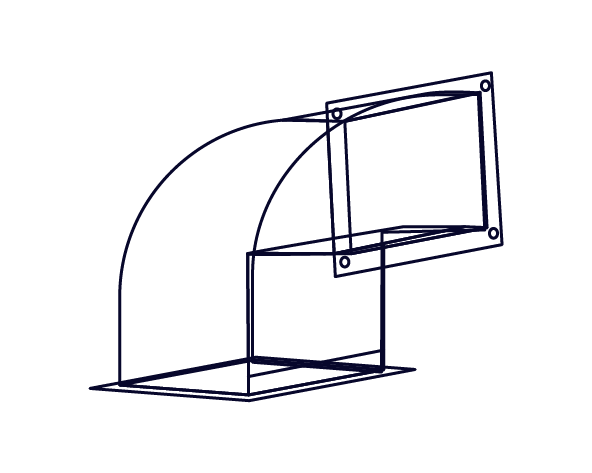

zakończone z obu stron ramkami montażowymi. Stosuje się przy zmianie kierunku prowadzenia instalacji wentylacji z jednoczesną zmianą przekroju poprzecznego kanału. Posiada zaokrąglenie zewnętrzne (plecy), natomiast wewnątrz (pacha) wykonane jest bez zaokrąglenia. Kolano usztywnione jest przez poprzeczne falowanie blachy. Dodatkowo, w zależności od wymiarów, stosuje się kierownice powietrza. Standardowy kąt wykonania to 90°.
TYP
- BA – kolano asymetryczne
K. SZCZ. – klasa szczelności:
- A
- B
MAT. –materiał
- OC – blacha ocynkowana DX51D/275
- EP – malowane epoksydowo wewnątrz
- PR – malowane proszkowo RAL:
Z1 oraz Z2 – zakończenia kolana
- P20, P30, P40 – ramka 20, 30, 40 mm
- LR – luźna ramka
- BR – brak ramki
- WYW … – wywinięcie … mm

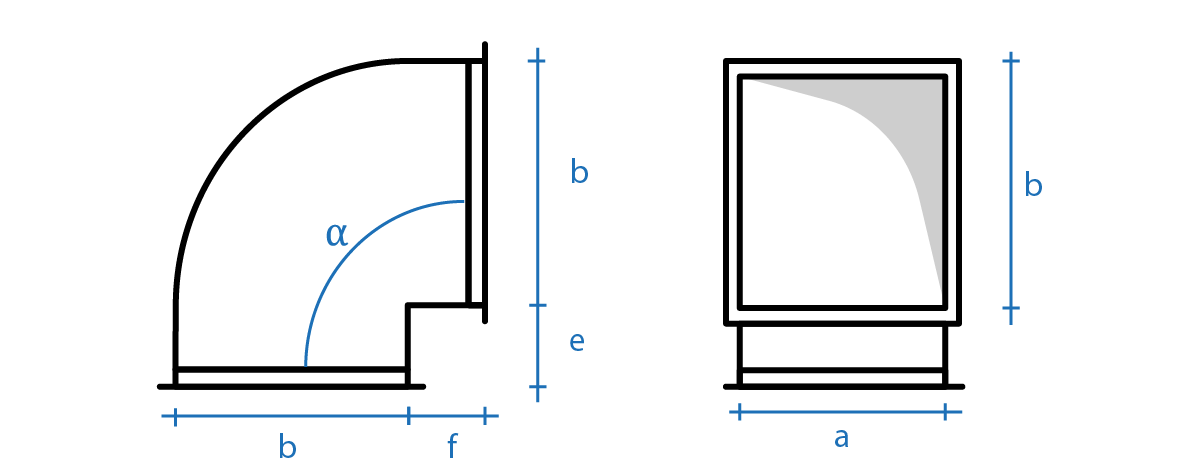

PRZYKŁADOWY KOD PRODUKTU:
BA–A–OC–500×300–400–100–100–90–P20–WYW15
