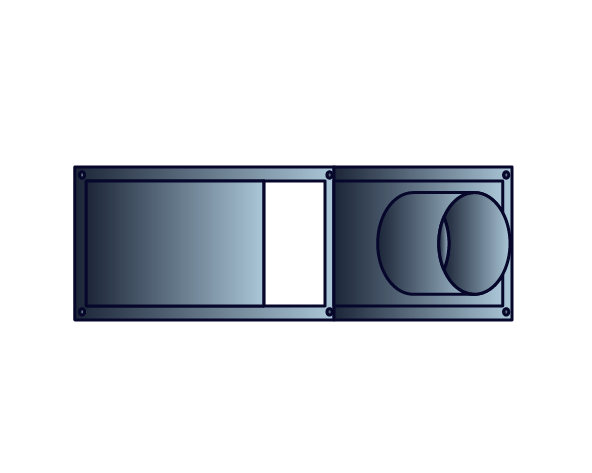

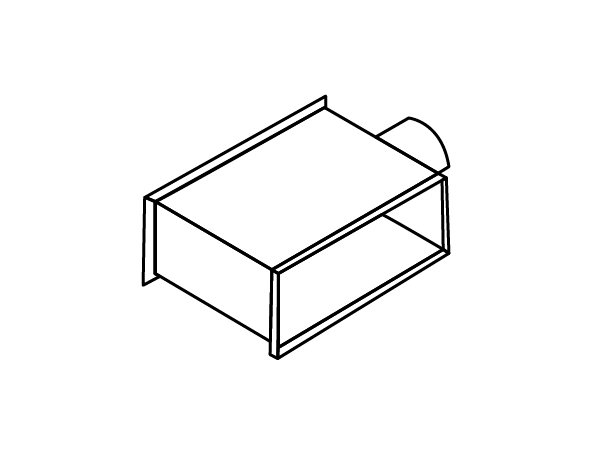

Trójnik z odejściem okrągłym TR2
zakończony jest z dwóch strony ramkami montażowymi. Umożliwia prowadzenie instalacji wentylacji z odgałęzieniem okrągłym pod kątem 90 stopni. Odejście okrągłe standardowo wykonane jest w wariancie nyplowym. W przypadku innego zakończenia króćca (mufa) należy dodać to w uwagach. Kształtka usztywniona jest poprzez poprzeczne falowanie blachy.
TYP
- TR1 – t – trójnik z odejściem okrągłym
K. SZCZ. – klasa szczelności:
- A
- B
MAT. – materiał
- OC – blacha ocynkowana DX51D/275
- EP – malowane epoksydowo wewnątrz
- PR – malowane proszkowo RAL:
Z1 oraz Z2 – zakończenia uskoku
- P20, P30, P40 – ramka 20, 30, 40 mm
- LR – luźna ramka
- BR – brak ramki
- WYW … – wywinięcie … mm
PRZYKŁADOWY KOD PRODUKTU:

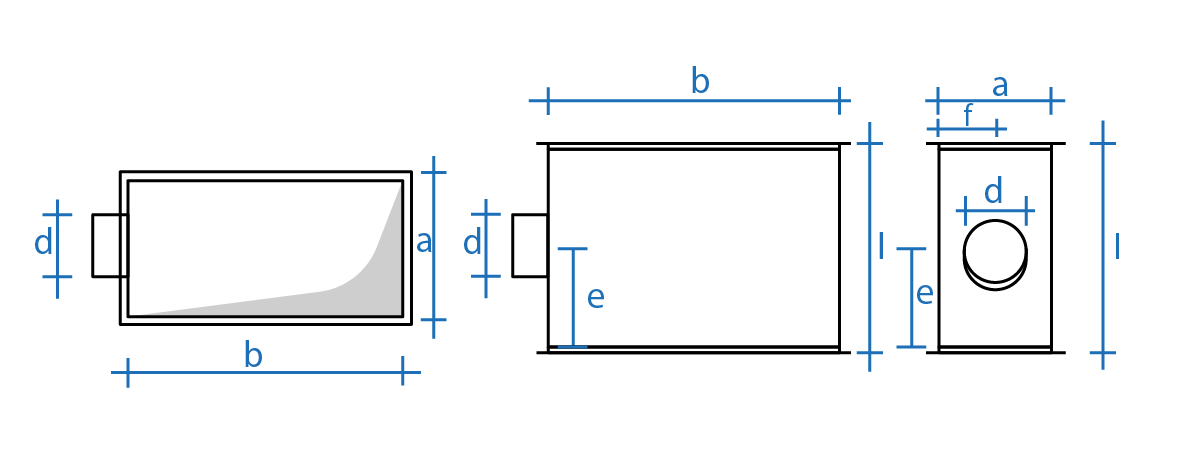

TR2–A–OC–300×500–200–200–150–400–P20–P20
