PRZEPUSTNICA WIELOPŁASZCZYZNOWA PW-OC

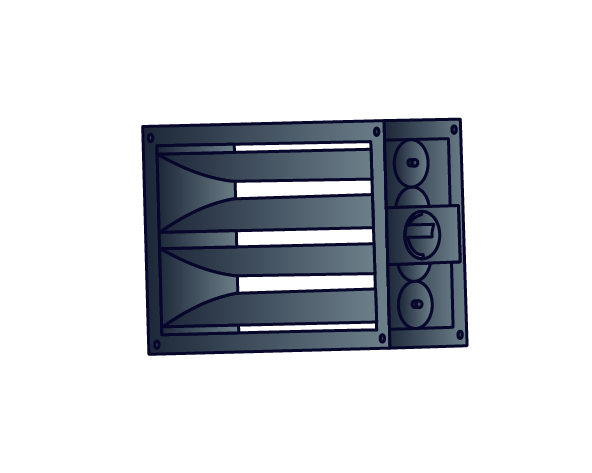

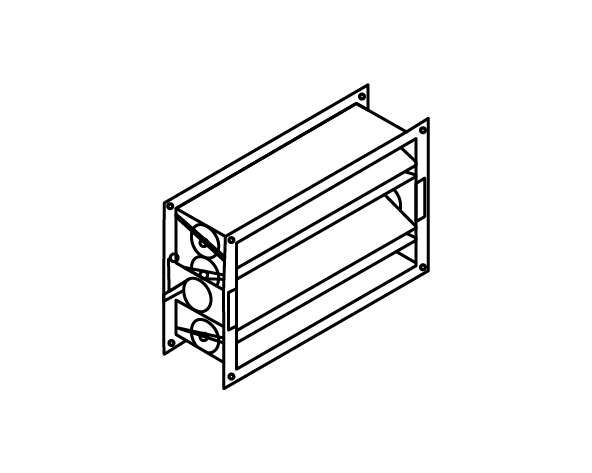

Przepustnica wielopłaszczyznowa PW-OC

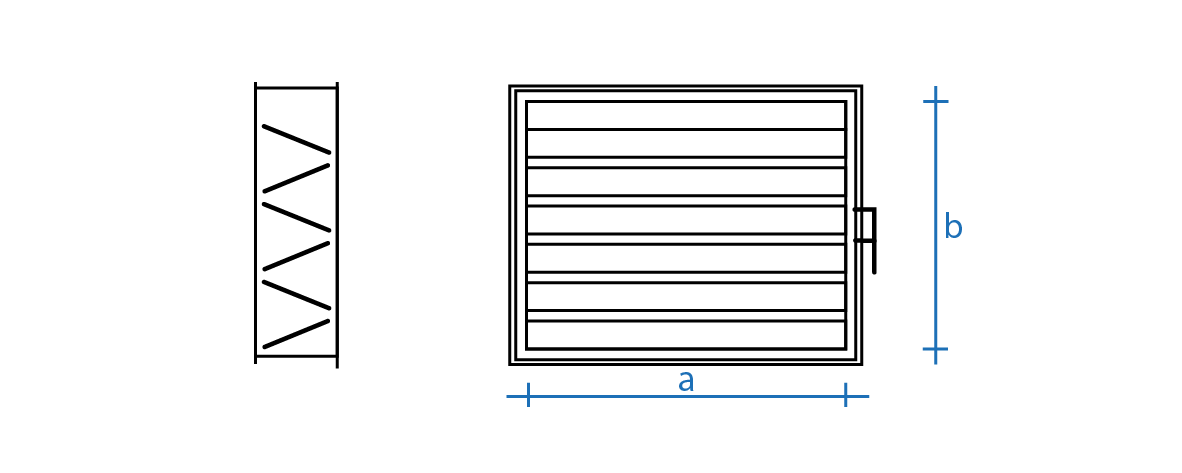

zakończona z obu stron ramkami montażowymi. Stosowana jest do regulacji przepływu powietrza w przewodach wentylacyjnych prostokątnych. Korpus przepustnicy oraz ramki wykonywane są z blachy ocynkowanej, lamele z profilu aluminiowego, natomiast koła zębate i łożyska z PVC. Przepustnica wykonywana jest z mechanizmem ręcznym lub z prętem do przymocowania siłownika. Standardowo przepustnice te wykonywane są dla wymiaru b ≥ 200.

TYP

• PW-OC – przepustnica wielopłaszczyznowa

K. SZCZ. – klasa szczelności:

• A
• B

ME – mechanizm

• R – ręczny
• S – pręt pod siłownik

MAT. – materiał

• OC – blacha ocynkowana DX51D/275
• EP – malowane epoksydowo wewnątrz
• PR – malowane proszkowo RAL:

Z1, Z2 – zakończenia przepustnicy

• P20, P30, P40 – ramka 20, 30, 40 mm
• LR – luźna ramka
• BR – brak ramki
• WYW … – wywinięcie … mm

PRZYKŁADOWY KOD PRODUKTU:

PW-OC–A–R–500×300–P20–P20
