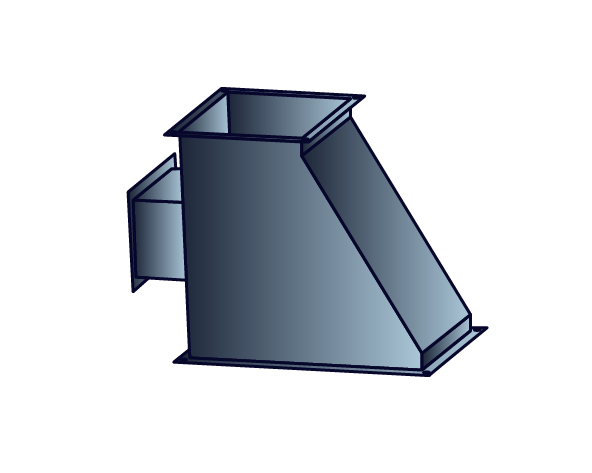

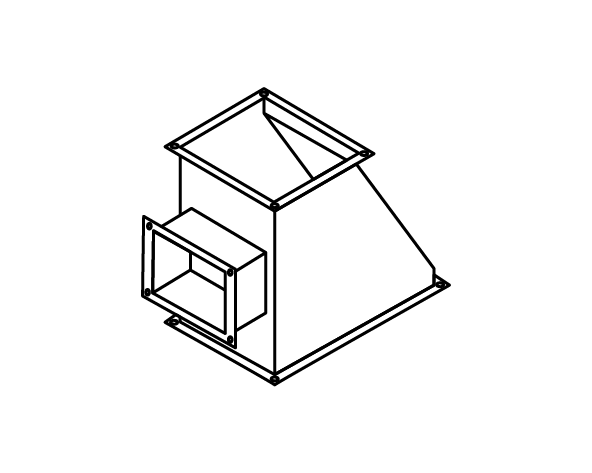

Trójnik z odejściem prostokątnym TR1
zakończony jest z każdej strony ramkami montażowymi. Umożliwia prowadzenie instalacji wentylacji z odgałęzieniem pod kątem 90 stopni oraz ze zwężeniem odejścia. Kształtka usztywniona jest poprzez poprzeczne falowanie blachy. Wlot i przelot są stałe.
TYP
- TR1 – t – trójnik z odejściem prostokątnym
K. SZCZ. – klasa szczelności:
- A
- B
MAT. – materiał
- OC – blacha ocynkowana DX51D/275
- EP – malowane epoksydowo wewnątrz
- PR – malowane proszkowo RAL:
Z1, Z2 oraz Z3 – zakończenia uskoku
- P20, P30, P40 – ramka 20, 30, 40 mm
- LR – luźna ramka
- BR – brak ramki
- WYW … – wywinięcie … mm
PRZYKŁADOWY KOD PRODUKTU:

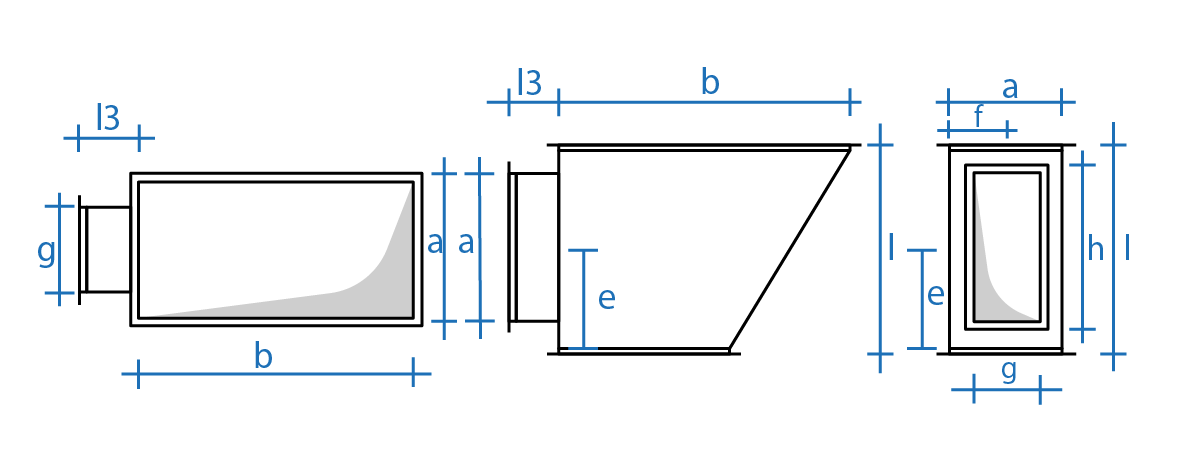

TR1–A–OC–300×500–200×300–250–150–500–100–P20–P20–P20
